V型リターンアイドラー

Rui Le'er の V 字型リターンアイドラーは、2 組の傾斜ローラーで構成され、自動センタリング機能を備えた V 字型構成を形成します。これにより、ベルトの蛇行の可能性が低減され、偏差補正効果が 50% 以上向上します。

コンベヤベルトの保護：アイドラーはベルトと転がり接触しているため、ベルトの傷や損傷を防ぎ、ベルトの非作動面の摩耗を軽減し、ベルトの耐用年数を延ばします。

幅広い用途：長距離、大容量、高速、偏りやすいベルトコンベヤの戻りセクションで広く使用されており、重量コンベヤの一般的な標準下部アイドラーです。

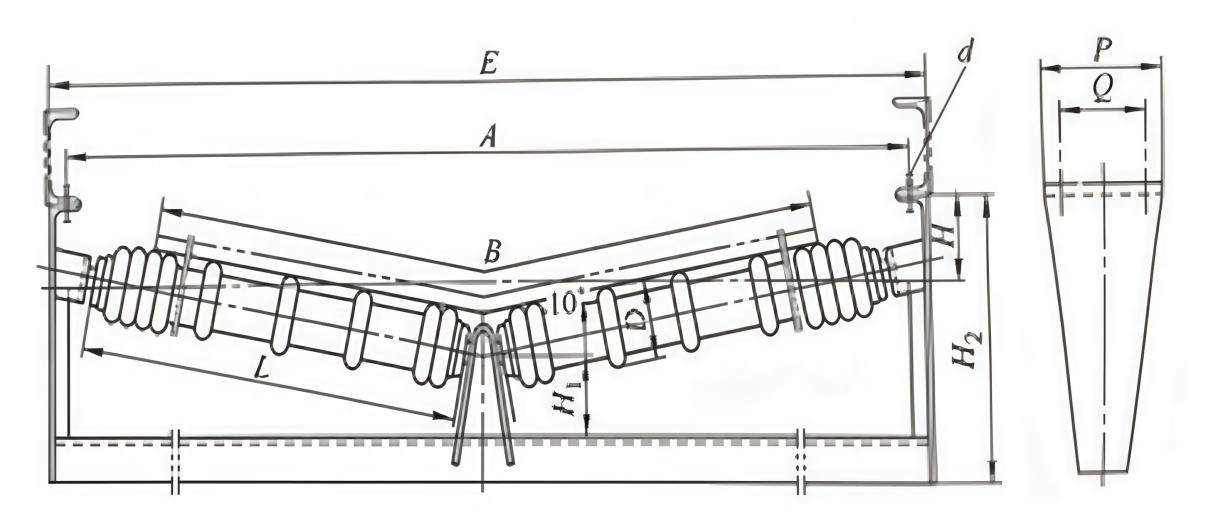

標準モデルパラメータテーブル

主な競争上の利点とセールスポイント

1.リターンV型前傾アイドラはV型構造を採用し、一定の角度で前傾しています。戻りベルトのズレを自動修正します。この独自の設計により、アイドラーは動作中にコンベア ベルトに横方向の力を加え、ベルトのミストラッキングを効果的に防止します。

2.リターンV字型コームアイドラーはセルフクリーニング機能を採用しており、材料のロスを減らし、クリーニングコストを効果的に削減します。

・湿った石炭や粘土などの高水分の粘着性のあるバルク材の搬送条件に対応するリターンV型コームアイドラは、ローラ本体表面に弾性ゴムリングと隔離スリーブを間隔をあけて配置し、櫛歯状の隙間構造を形成しています。

●材料の付着・蓄積を効果的に防止し、コンベヤベルトの動作安定性をさらに向上させます。

3.スチールアイドラー

高強度で耐摩耗性に優れた特殊アイドラーチューブを採用。高品質シールドベアリングの採用により、優れた防水・防塵性能を発揮し、グリース漏れを防ぎます。標準的な作業条件に最適でコストパフォーマンスに優れています。

4.UHMWPE / ナイロンアイドラー

V 字型リターンアイドラーのポリマー材料 (UHMWPE、ナイロン) の主な利点

含む：

●超高分子量ポリエチレン(UHMWPE)は「耐摩耗の王様」と呼ばれ、金属アイドラーに比べ数倍の長寿命です。

●ポリマー材料により自己潤滑性に優れ、摩擦係数が極めて低くなります。グリースの注入が不要で、過酷な条件下でも焼き付きに強く、ベルトの摩耗がないため、コンベヤベルトの耐用年数を効果的に延長できます。

アイドラーコンポーネントを選択および購入する場合は、次の点を考慮する必要があります。

1.V型リターンアイドラーの仕様は、アイドラー選定の基礎となるコンベヤベルト幅、ベルト速度、搬送能力、設置間隔と厳密に一致する必要があります。

2.V字型の角度と構造：挟角は一般的に10°～15°です。角度が小さすぎると偏り修正が不十分になり、角度が大きすぎるとベルトが潰れやすくなります。2つのアイドラは対称で同じ高さにあり、最適なセンタリング効果が得られます。

3.負荷容量のマッチング：過負荷によるアイドラーの曲がりやベアリングの損傷を防ぐために、材料密度、ベルト速度、コンベアのアイドラーグループ間隔に応じて、単一アイドラーの定格静荷重と動荷重を計算します。

4.V型リターンアイドラーチューブの肉厚は耐荷重要件を満たしており、肉厚不足による変形や曲がりを防ぎます。重量物や長距離コンベヤの下部アイドラーには強化型を推奨します。

5.V字型リターンアイドラーボディ品質：保定ルイリエ社製アイドラー

輸送機器製造株式会社は肉厚が均一で溶接がしっかりしていて変形がありません。

6.コストパフォーマンスの比較：本体価格だけではなく、寿命、故障率、アフターサポートも考慮して比較します。

7.生産能力: 小規模な工房スタイルのメーカーを選択しないように、メーカーの生産設備 (CNC 旋盤、自動溶接装置など) を確認します。

8.取り付けの互換性を確認する:アイドラーが既存のものと交換することを目的としている場合は、アイドラーシャフト直径、シャフト長さ、アイドラーシェル直径、取り付け中心距離などの主要な寸法を確認することに重点を置きます。純正のコンベアアイドラーブラケットとの完全な互換性を確保し、寸法のずれによる取り付けの失敗を防ぎます。

9.作業条件への適応性：鉱山、炭鉱、粉塵や湿気の多い環境では、強化シール、耐摩耗性、耐腐食性のタイプが推奨されます。過酷な条件では、大径で厚肉のアイドラーをお勧めします。

信頼性とメンテナンス 過酷な環境における V 字型リターンアイドラーの利点

1.V型リターンアイドラーは自己潤滑性に優れています。粉塵、湿気、材料の多い環境でも柔軟な回転を維持し、ベルトの摩耗、エッジの削れ、破れなどの問題を大幅に軽減します。

2.高品質のV型リターンアイドラーにより、防塵、耐水、耐汚染性に特に優れた性能を発揮します。

·多層シール構造を採用し、軸受キャビティへの塵、材料の破片、湿気の侵入を効果的にブロックし、軸受の腐食、焼き付き、故障などの一般的な故障を回避し、停止と交換の頻度を大幅に削減します。

・鉱山、石炭、セメント、化学工業、その他の産業における粉塵が多く、湿気が多く、腐食が激しい過酷な作業条件下でも、安定した動作を維持し、長寿命を実現します。

・メンテナンスの観点からも高品質なV型アイドラーは、適度な重量、簡単な取り付け、高い互換性を備えています。ダウンタイムを大幅に短縮し、労働集約を軽減し、メンテナンス頻度を減らし、全体的な運用コストを削減できます。

3.全体的に、高品質のV型リターンアイドラーは、安定した動作、低い故障率、長寿命、容易なメンテナンスを特徴としています。これらは、「低ダウンタイム、高効率、長寿命、容易なメンテナンス」という連続生産の実際の要件を真に満たしており、コンベアシステムの安定性と経済性を向上させるための重要なコンポーネントとなっています。
